Deviatore elettrico schema collegamento: come collegare 2 deviatori ad una lampadina

    Scopri lo schema elettrico di collegamento funzionale del deviatore per realizzare un punto luce deviato, scopri come collegare 2 deviatori ad una lampadina.

    In un impianto elettrico civile si può comandare, da uno o più punti come nel punto luce deviato, una lampadina in diverse modalità ed utilizzando diversi componenti:

    • interruttore unipolare: consente o meno il passaggio della corrente elettrica interrompendo il conduttore di fase del circuito
    • deviatore elettrico: interrompe la fase del circuito elettrico ma agendo da minimo 2 punti differenti
    • invertitore: dotato di quattro contatti permette di accendere e spegnere una o più luci da più punti differenti
    • pulsante: si comporta come l’interruttore ma una molla lo riporta allo stato iniziale; utilizzato negli impianti con il relè

    Nel caso del punto luce deviato la lampadina e’ comandata da due punti facendo passare l’alimentazione, il conduttore di fase, attraverso due deviatori.

    DEVIATORE ELETTRICO collegamento

    Deviatore elettrico schema collegamento: come collegare 2 deviatori ad una lampadina, punto luce deviato

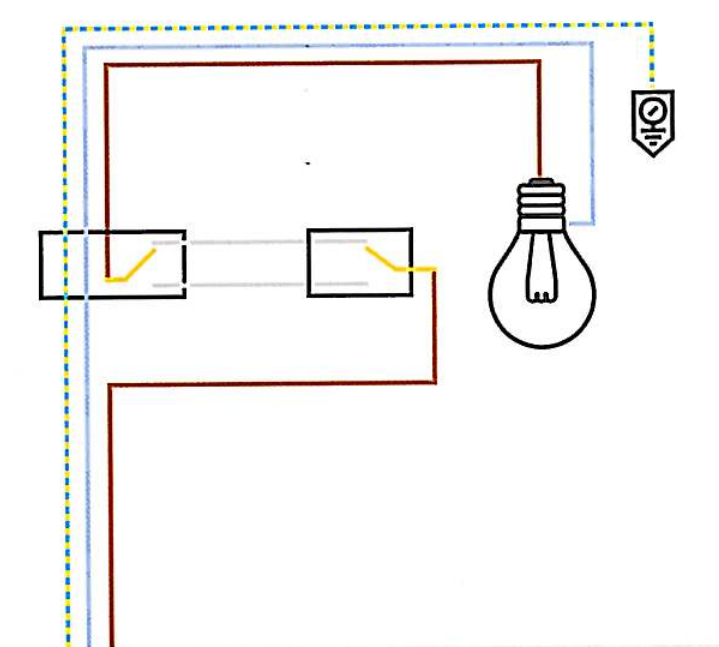

    Lo schema elettrico di collegamento funzionale del punto luce deviato ovvero come collegare 2 deviatori ad una lampadina, e’ il seguente:

    Schema elettrico deviatore - Punto luce deviato
    Schema elettrico collegamento funzionale deviatore – Punto luce deviato
    Come collegare due deviatori per comandare una lampada da due punti distinti

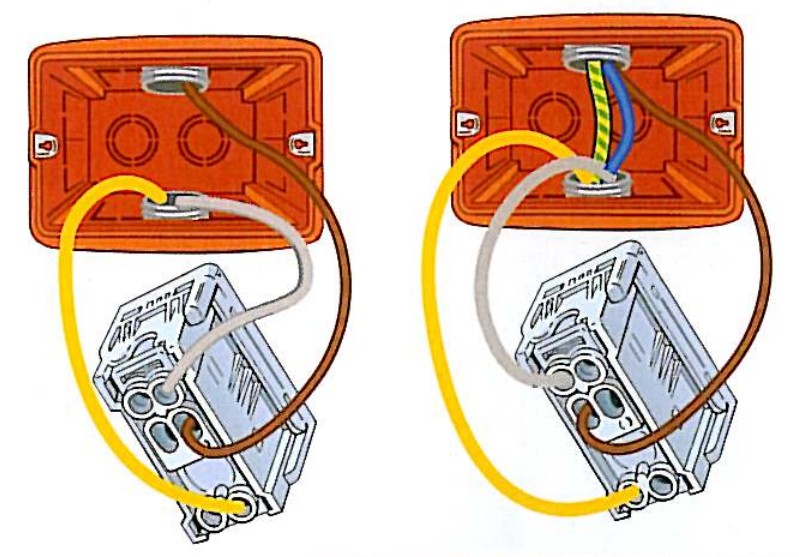

    Esternamente interruttoredeviatore elettrico ed invertitore sono assolutamente identici, la differenza si vede aprendo ciascuna scatola 503 da incasso:

    Schema elettrico deviatore - Punto luce deviato
    Schema elettrico collegamento funzionale deviatore – Punto luce deviato – Scatola 503

    si possono pero’ riconoscere le differenze che permettono di identificare in modo sostanzialmente univoco il deviatore dai tre fili elettrici e morsetti di collegamento elettrico.

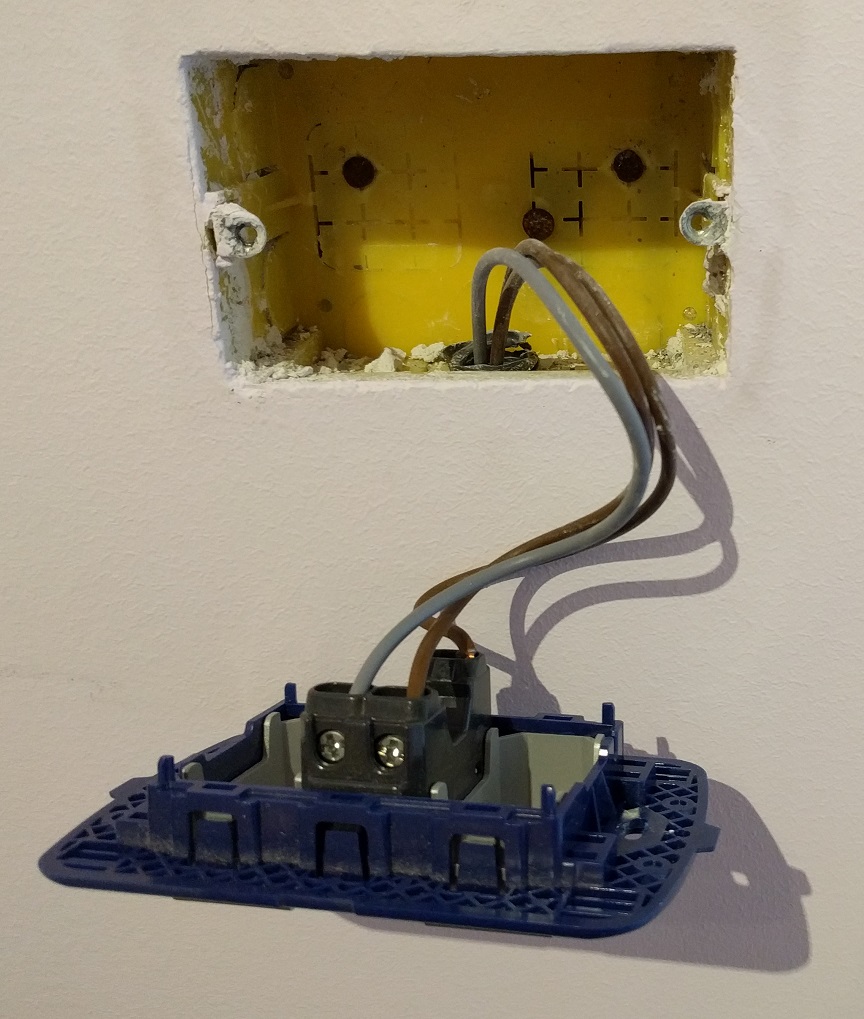

    La topologia di tubi e scatole da incasso può portare a situazioni leggermente differenti ma in cui si può sempre riconoscere il deviatore dai tre fili per il collegamento (BTicino nel mio caso):

    Schema elettrico deviatore - Punto luce deviato

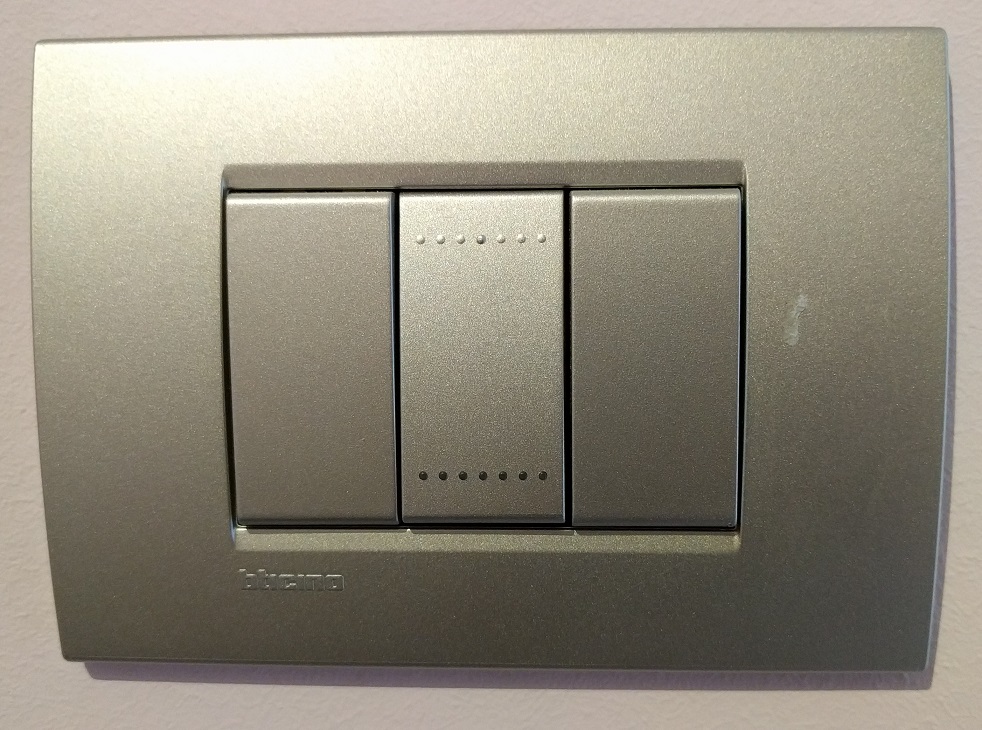

    Esternamente un interruttore unipolare ed un deviatore sono assolutamente indistinguibili (placche BTicino Axolute Air nel mio caso):

    Schema elettrico deviatore - Punto luce deviato

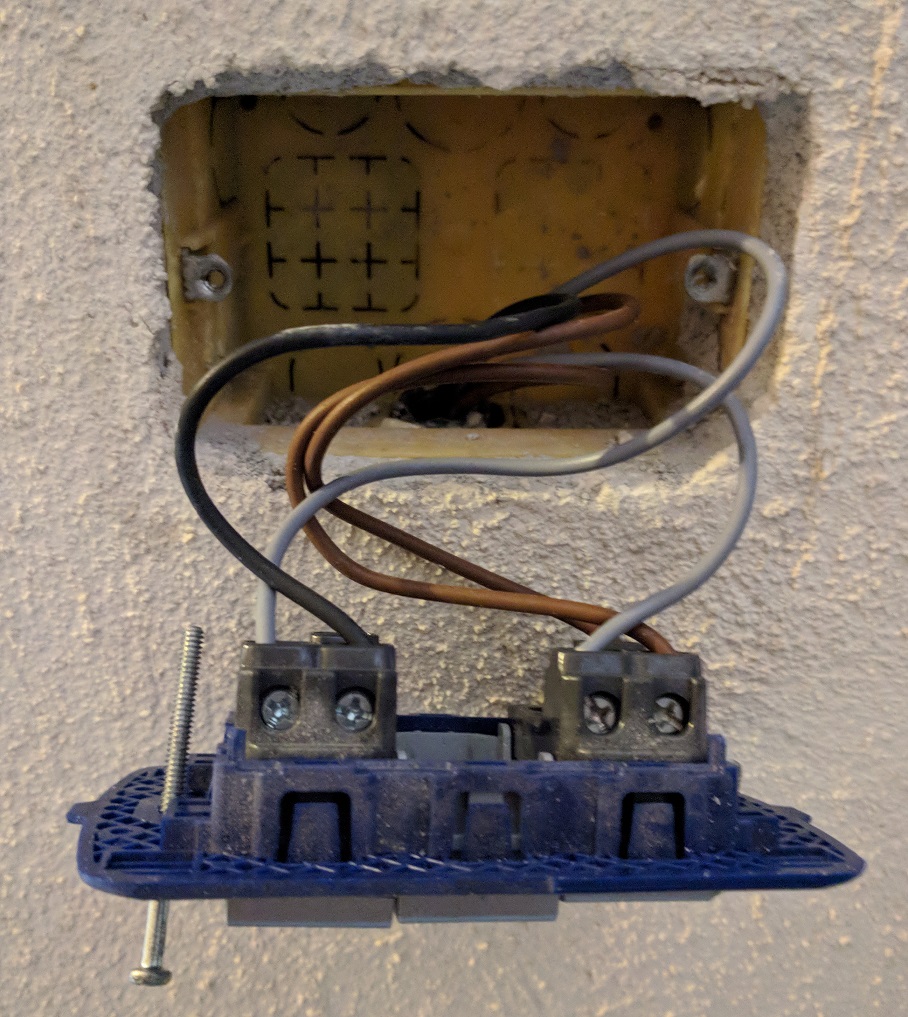

    Aggiungo questa foto relativa ad una scatola in cui sono presenti un interruttore unipolare (con due fili elettrici e relativi morsetti) ed un invertitore (con tre fili elettrici e relativi morsetti):

    Schema elettrico deviatore o punto luce deviato

    Deviatore elettrico schema collegamento: come collegare 2 deviatori ad una lampadina, punto luce deviato con un interruttore WiFi

    Se vuoi comandare una lampadina di un impianto elettrico esistente con punto luce deviato anche mediante smartphoneGoogle Home o Amazon Alexa hai bisogno di un interruttore WiFi da incasso.

    Ecco lo schema elettrico collegamento deviatore con interruttore WiFi per comandare un punto luce deviato da remoto:

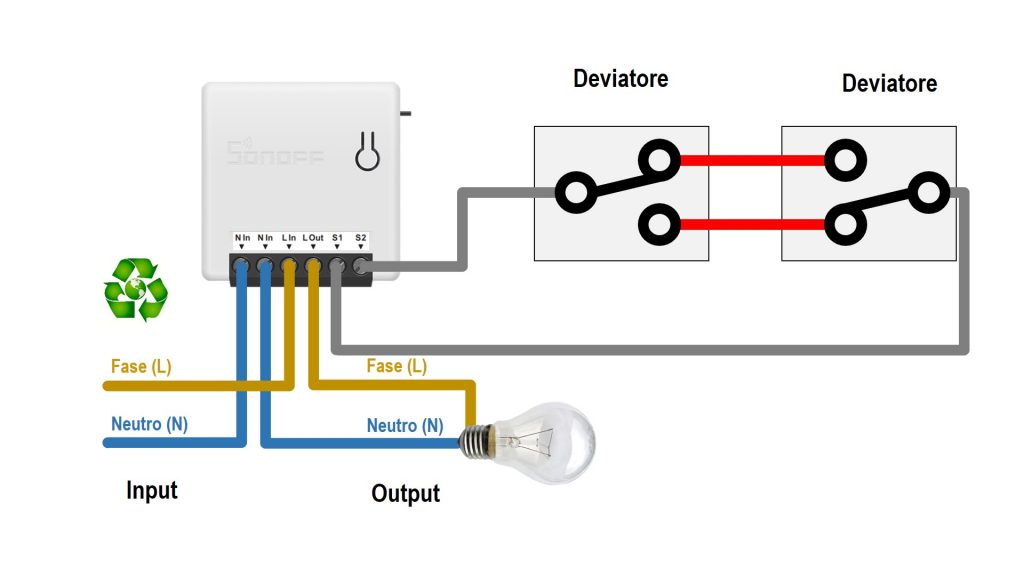

    Schema Sonoff Mini: punto luce deviato
    Schema Sonoff Mini: punto luce deviato
    Schema Shelly 1: schema elettrico collegamento con deviatore

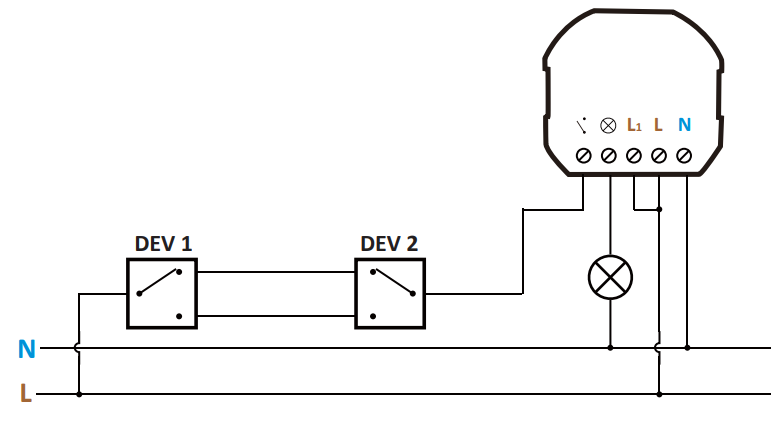

    Ankuoo REC WiFi switch deviatore

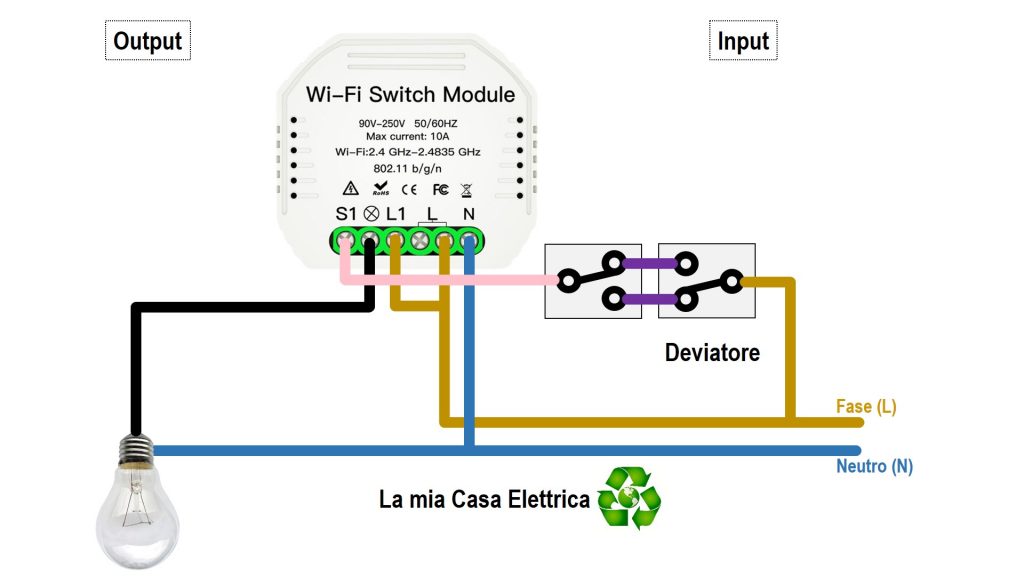

    Interruttore WiFi Moes schema collegamento deviatore

    Scopri i miei articoli per rendere intelligente il tuo impianto elettrico con le migliori soluzioni di interruttore WiFi da incasso disponibili sul mercato: Shelly 1, Sonoff Mini, Ankuoo REC e Moes.
