La ventilazione meccanica controllata con recupero di calore (VMC) controlla il ricambio dell’aria nella vostra abitazione senza dover aprire le finestre e riducendo le dispersioni termiche. Vi racconto la mia esperienza tra tante opinioni, VMC pro e contro e come una soluzione di VMC decentralizzata sia la più adatta ad una abitazione esistente.

Ventilazione meccanica controllata con recupero di calore perché

Il ricambio dell’aria, fondamentale per assicurare un comfort abitativo elevato, rappresenta una una fetta significativa delle perdite termiche della nostra abitazione:

Ventilazione meccanica controllata: opinioni, pro e contro, pareri

La ventilazione meccanica controllata permette di effettuare il ricambio dell’aria senza dover aprire le finestre riducendo le dispersioni di calore al minimo.

Attraverso un rinnovo continuo dell’aria degli ambienti interni con aria esterna, la ventilazione meccanica controllata assicura l’abbattimento e la diluizione delle sostanze nocive presenti nella vostra abitazione fino ad eliminarle.

Gli impianti di ventilazione meccanica controllata sono spesso dotati di filtri di varia tipologia e grado filtrante che garantiscono anche il blocco delle sostanze inquinanti presenti all’esterno della nostra abitazione, come ad esempio i gas di scarico delle automobili o degli impianti di riscaldamento, polveri e pollini, garantendo una qualità dell’aria eccellente.

Ventilazione meccanica controllata come funziona

Vediamo quali sono le principali tipologie di impianti di ventilazione meccanica controllata:

  • ventilazione meccanica controllata a semplice flusso: l’aria viziata viene estratta dai locali umidi (bagno, cucina, lavanderia) mentre l’aria di rinnovo, prelevata dall’esterno, viene immessa nei locali adiacenti (soggiorno, salotto). La circolazione interna è garantita dal passaggio dell’aria al di sotto delle porte.
  • ventilazione meccanica controllata con recupero di calore a doppio flusso: l’aria viziata estratta dai locali umidi e l’aria prelevata dall’esterno, preventivamente filtrata, vengono convogliate in un’unità di recupero di calore che assicura il preriscaldamento dell’aria di rinnovo evitando la contaminazione dei due flussi.

Ventilazione meccanica controllata: opinioni, pro e contro, pareri

La tipologia più diffusa è la ventilazione meccanica controllata a doppio flusso che si caratterizza per avere un doppio impianto di ventilazione, formato da canali di distribuzione separati:

Ventilazione meccanica controllata: opinioni, pro e contro, pareri

  • Un condotto controlla e regola l’immissione dell’aria
  • l’altro è dedicato all’aria in estrazione
  • i flussi d’aria nei due condotti sono gestiti da ventilatori elettrici distinti

I vantaggi degli impianti di ventilazione meccanica controllata con recupero di calore a doppio flusso sono molteplici rispetto alla versione mono-flusso. Il principale è la capacità di trattare, filtrare, riscaldare o raffreddare l’aria esterna garantendone il ricambio costante e il recupero di calore dall’aria esausta.

Il recupero di calore permette di sfruttare di tutti i vantaggi della ventilazione, garantendo i bassi consumi energetici dell’edificio. In caso di restauro tale soluzione permetterebbe di ridurre i consumi e di aumentare la classificazione energetica dell’edificio.

Ventilazione meccanica controllata decentralizzata

Per una nuova abitazione ad alta prestazione energetica non ci sono dubbi nel’adottare fin dalla fase di progettazione un sistema di ventilazione meccanica controllata centralizzata: come comportarsi in caso di riqualificazione energetica di una casa già esistente ?

Un’abitazione ristrutturata e’ sicuramente in grado di migliorare il comfort abitativo, grazie all’isolamento delle pareti esterne tramite cappotto termico, la sostituzione del sistema di riscaldamento con uno nuovo ad alta efficienza energetica e l’installazione di nuove porte e finestre.

Per elevate ulteriormente il piacere di abitare nella vostra casa ristrutturata assicurando un corretto ed efficiente ricambio d’aria è importante prevedere un sistema di ventilazione meccanica controllata decentralizzata.

In un impianto di ventilazione meccanica controllata decentralizzata le unità decentralizzate sono ideate per la ventilazione di singole stanze. L’installazione risulta quindi molto semplificata richiedendo soltanto una presa di alimentazione e un foro nel muro esterno, senza nessuna canalizzazione.

Ventilazione meccanica controllata per riqualificazioni energetiche

Una unita’ di ventilazione meccanica controllata decentralizzata potrebbe essere un’ottima idea per gestire un problema di umidità o muffa localizzato in una o più stanze (ad esempio per i bagni o nel caso non possiate intervenire sui ponti termici mediante il cappotto).

Il ricambio d’aria necessario per una stanza di 25 m² di un appartamento e’ di circa 30 m³/ora (ricambio del 50% del volume d’aria ogni ora).

Per facilitarvi ho identificato alcune soluzioni di ventilazione meccanica decentralizzata con recupero di calore che potrebbero fare al caso vostro come alternativa molto più efficiente di un semplice estrattore per bagno.

Ventilazione meccanica controllata VMC Italia LET 50-25 DC

Ma passiamo ora al mio caso specifico con dei dati reali per non limitarci alle opinioni.

Nella mia casa elettrica ho un impianto di ventilazione meccanica controllata centralizzata basato su una unita’ trattamento aria compatta VMC Italia LET 50-25 DC che e’ in grado di garantire:

  • ventilazione meccanica controllata con recupero di calore ad alta efficienza
    • scambiatore in polipropilene in controcorrente con efficienza > 90%)
    • Ventilatori brushless ad altissima efficienza e bassa rumorosità; conformi Erp2015
  • filtrazione con filtri F7 a bassa perdita di carico
  • de-umidificazione estiva mediante aumento della portata d’aria con ricircolo parziale aria ambiente e funzionamento del circuito frigorifero
  • integrazione riscaldamento/raffrescamento opzionale mediante batteria idronica

In questo articolo ci concentriamo esclusivamente sul funzionamento in ventilazione e filtrazione che sono accessi sostanzialmente sempre e ci assicurano la qualità dell’aria.

Le considerazioni fatte sono valide per macchine di ventilazione meccanica controllata di altri produttori come ad esempio  Hoval, Zehnder e Vortice od anche della grande distribuzione Leroy Merlin. Ovviamente le gamme di accessori e prezzi saranno alquanto differenti.

Ventilazione meccanica controllata con recupero di calore

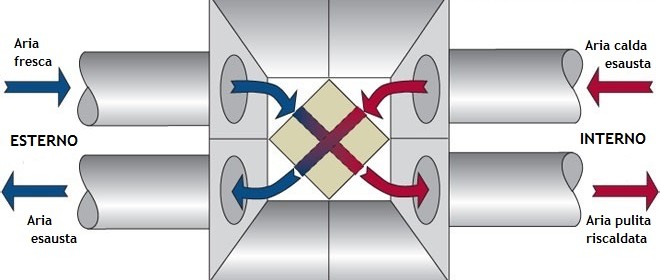

Uno schema semplificato di riferimento per la mia unita’ di ventilazione meccanica controllata VMC Italia LET e’ il seguente:

Ventilazione meccanica controllata VMC Italia

In cui si vedono chiaramente i flussi d’aria in rinnovo ed espulsione che si incrociano nel recuperatore di calore ad alta efficienza.

Il recupero di calore in inverno non fa altro che consentire all’aria fredda che entra dall’esterno di estrarre quasi tutto il calore dall’aria calda interna in espulsione.

Tutto questo e’ ovviamente infinitamente più efficiente e confortevole della tradizionale apertura invernale delle finestre.

Ventilazione meccanica controllata regolazione

Le regolazioni possibili sulla mia VMC Italia LET sono le seguenti:

Ventilazione meccanica controllata VMC Italia

In particolare:

  • Set Rinnovo definisce la velocità del ventilatore di mandata
  • Set Espulsione definisce velocità del ventilatore in estrazione

Su modelli più evoluti di macchine per ventilazione meccanica controllata, oltre alla regolazione della portata d’aria in percentuale, possiamo anche disporre di:

  • regolazione dell’umidità relativa, che l’apparecchio mantiene constante
  • regolazione delle portata d’aria in base alla concentrazione di CO₂ presente in ambiente
  • funzione party: portata aumentata in presenza di tante persone nell’abitazione
  • funzione assenza: portata al minimo in assenza prolungata di persone

Ventilazione meccanica controllata benefici

La configurazione ottimale di un sistema di ventilazione meccanica controllata deve perseguire gli obiettivi seguenti:

  1. garantire una piacevole sensazione di aria costantemente fresca in casa
  2. assicurare uniformità di temperatura ed umidità in tutta la casa
  3. minimizzare i consumi elettrici
  4. limitare le escursioni dell’umidità interna, sia estive che invernali
  5. minimizzare il “rumore” dovuto ai flussi d’aria nel sistema di distribuzione

I primi due punti (a e b) sono sono ovviamente la “base” della ventilazione meccanica controllata con recupero di calore e li vivo con grande soddisfazione.

Gli altri obiettivi sono un po’ una sfida perché in competizione tra di loro:

  • alzando la velocità di estrazione
    • ricambio meglio (aria fresca)
    • consumo + elettricità col ventilatore
    • scambio + calore tra interno ed esterno e quindi consumo di + per riscaldare/raffreddare
  • la variazione della velocità di mandata e’ invece più connessa al comfort percepito

Ventilazione meccanica controllata ottimizzazione

La normativa di legge prevede che il 50% del volume d’aria venga ricambiato ogni ora.

Nel mio caso vorrebbe dire che le portate d’aria dovrebbero essere di 260 m³/h.

Nella pratica si può usare una stima basata sul numero di persone presenti con un contributo di 30 m³/h per persona.

In questo caso arriverei a 4 x 30 = 120 m³/h.

Siccome sono un po’ taccagno utilizzerò questa valutazione.

La mia unita’ di ventilazione meccanica controllata ha una portata massima di 250 m³/h. La regolazione iniziale dei ventilatori dovrebbe essere quindi pari a 120 / 250 = 48 %.

Ma come regolare mandata ed estrazione ? In funzione del rapporto tra le due portate si può ottenere un locale leggermente pressurizzato o de-pressurizzato:

Ventilazione meccanica controllata VMC Italia

Tutto questo e’ particolarmente rilevante in casi particolari come una sala chirurgica.

Per la nostra casa può bastare che i due flussi effettivi si bilancino. Per fare la regolazione ci si può avvalere di un anemometro messo sulla porta di casa aperta a filo.

Molto più semplicemente si può ricorrere ad un accendino e regolare fino a quando la fiamma non viene più mossa dallo spiffero d’aria che passa attraverso la porta socchiusa.

E’ quanto ho fatto io in pratica ed e’ sorprendente vedere gli effetti anche di una variazione minima sul flusso d’aria netto alla nostra porta !

Il risultato a cui sono arrivato e’ il seguente:

  • Set Rinnovo (ventilatore mandata) = 38 %
  • Set Espulsione (ventilatore in estrazione) = 40 %

Ventilazione meccanica controllata filtri aria

L’ impiego dei filtri è importante perché garantisce un maggior grado di comfort grazie all’abbassamento del grado di contaminazione.

Le particelle che contribuiscono alla contaminazione sono particelle fini e la loro filtrazione richiede filtri ad alta efficacia.

La ricerca medica ha dimostrato che le particelle disperse nell’aria e che possono raggiungere i polmoni sono quelle di dimensioni di 0,3 micron mentre quelle di dimensioni maggiori si fermano nelle vie aeree superiori:

Ventilazione meccanica controllata

Giusto per comprendere concretamente rispetto a quello di cui si sente parlare sui media in corrispondenza dei blocchi del traffico:

  • il PM10 sono particelle inquinanti di 10 μm
  • il PM2.5 sono particelle inquinanti di 2,5 μm

La normativa EN779 classifica i filtri in base a:

  • Classe G3 → M5: capacita’ percentuale media (Arrestanza) di trattenere la polvere
  • Classe M6 → F9: capacita’ percentuale media e minima (Efficienza) di catturare un aerosol (particelle da 0,4 μm)

Ventilazione meccanica controllata

Questo vuol dire che la mia unita’ di ventilazione meccanica controllata VMC Italia LET, dotata di filtri F7, ha un’efficienza media tra 60% ed 80% assicurando un’efficienza minima del 35%. Non male visto che aria tira in Val Padana !

I filtri ma anche tutti i componenti degli impianti di ventilazione meccanica controllata, come tubazioni e diffusori, richiedono una manutenzione nel tempo per essere mantenuti puliti ed efficaci.

Quindi se non sostituite periodicamente i filtri, indicativamente ogni 6 mesi, potreste perderne tutti i vantaggi.

Nel caso non ve la sentiate di sostenere il costo di un impianto di ventilazione meccanica controllata con filtrazione in una casa esistente, potete prendere in considerazione delle soluzioni di purificazione dell’aria più limitate come investimento ed efficacia:

Ventilazione meccanica controllata qualità aria

Volete sapere che risultati ho raggiunto a casa mia ?

Ci sono diverso opzioni smart per poter misurare la qualità dell’aria nella nostra abitazione: poiché devo combattere sempre contro il peso in eccesso, sono dotato di una bilancia smart Withings Smart Body Analyzer (ora Nokia) che misura anche la temperatura e la qualità dell’aria in casa.

Per quanto non confrontabile con una misura di natura professionale, questa bilancia dispone anche della misura della concentrazione di anidride carbonica (CO2).

Se volete potete approfondire l’argomento in Misurare qualità aria casa con sensori qualità aria casa. Ho selezionato alcune opzioni che ritengo molto valide per misurare la qualità dell’aria all’interno della vostra abitazione:

Per non limitarci alle opinioni, torniamo ai i valori misurati negli ultimi giorni mentre scrivo l’articolo:

Ventilazione meccanica controllata

Viaggiamo con una concentrazione che fluttua, corrispondentemente al numero di persone presenti in casa, tra 500 e 900 ppm di CO2.

Secondo uno studio di Pettenkofer le persone che si trovano in stanze con una concentrazione di CO2 al di sotto dello 0,1% (1.000 ppm) si sentono a loro agio, mentre si sentono chiaramente a disagio in stanze con concentrazioni al di sopra dello 0,2% (2.000 ppm).

In Germania viene fissato come valore limite per gli spazi abitativi lo 0,15% (1.500 ppm) di CO2.

Direi che i risultati raggiunti nella mia casa dotata di ventilazione meccanica controllata VMC Italia LET sono eccellenti !

Ventilazione meccanica controllata consumi elettrici

Come desumibile dai dati in Tempo Reale sul mio cruscotto online, i consumi elettrici sono davvero irrisori:

Ventilazione meccanica controllata

Parliamo di soli 0,9 kWh/giorno, ovvero come una lampadina da 38 W sempre accesa !

Se volete approfondire come un impianto di ventilazione meccanica controllata influenzi le escursioni dell’umidità interna in estate ed inverno, dovete assolutamente leggere Ventilazione meccanica controllata e umidità: no muffa ma attenzione !

Spero di avervi aiutato a districarvi tra le opinioni sulla ventilazione meccanica controllata, ventilazione meccanica controllata decentralizzata ed a comprendere i VMC pro e contro: ora sono certo che la adotterete anche per la vostra casa che sia nuova oppure in procinto di riqualificazione energetica.
