Shelly 1PM: guida con schema elettrico di collegamento

    Shelly 1PM

    Guida completa di schema elettrico di collegamento dell’interruttore WiFi con misuratore di potenza Shelly 1PM.

    Interruttore WiFi Shelly 1PM

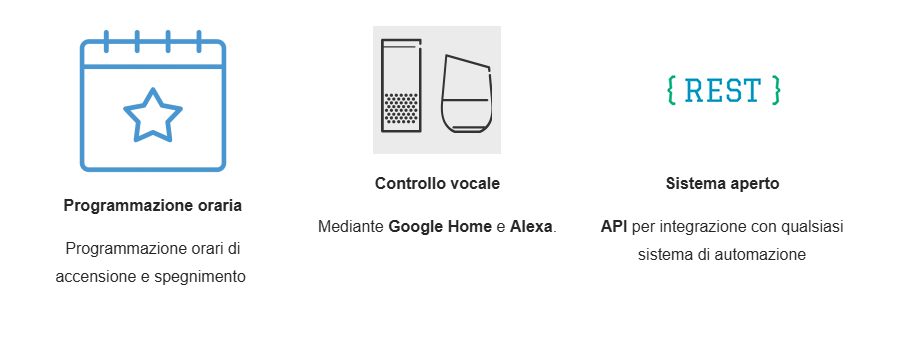

    Lo Shelly 1PM e’ un interruttore WiFi con misurazione di potenza e consumi elettrici, di produzione europea, controllabile da remoto mediante smartphone con l’App Shelly Cloud, disponibile sia per Android che iOS, e dotato di molte funzionalità:

    Programmazione oraria

    Programmazione oraria

    Programmazione orari di accensione e spegnimento

    Controllo vocale

    Controllo vocale

    Mediante Google Home e Alexa.

    Sistema aperto

    Sistema aperto

    API per integrazione con qualsiasi sistema di automazione

    Nella famiglia di dispositivi della Allterco ci sono diversi modelli di interruttori WiFi tra cui scegliere in base a:

    • numero di carichi elettrici controllabili indipendentemente
    • potenza elettrica massima degli apparecchi elettrici comandati
    • misura dell’energia elettrica consumata dal carico elettrico controllato
    ModelloUsciteCorrente
    Max (A)
    Extra
    Shelly 1Shelly 1116Contatto pulito29,00 €

    Shelly Plus 1
    Shelly Plus 1116Contatto pulito15,99 €
    Shelly 1LShelly 1L14,1Prezzo non disponibile
    Shelly 1PMShelly 1PM11617,99 €
    Shelly Plug SShelly Plug S110
    Shelly DimmerShelly Dimmer 211,135,40 €
    Shelly RGBW2Shelly RGBW21288 W28,90 €
    Shelly 2.5Shelly 2.5210
    Shelly Plus 2PMShelly Plus 2PM21029,99 €
    Shelly EMShelly EM122 x 120 A67,90 €
    Shelly EMShelly 3EM1103 x 120 A111,00 €
    Shelly Pro 4PMShelly Pro 4PM416Display103,80 €
    Shelly 1 1PM 2.5
    Shelly 1 vs Shelly 1PM vs Shelly 2.5

    I dispositivi smart Allterco permettono di controllare i nostri elettrodomestici di casa mediante il vostro smartphone con tre differenti modalità di collegamento:

    • Access Point: lo smartphone od il PC si collega direttamente all’access point WiFi del singolo dispositivo utilizzando poi, mediante browser, la web app incorporata nel dispositivo stesso
    • Locale: smartphone e dispositivi sono collegati al router WiFi di casa senza accedere ad internet
    • Cloud: i dati sono scambiati dal device con l’app sul vostro smartphone attraverso l’uso di un server in cloud attraverso il collegamento ad internet
    Shelly 1 Cloud

    Le modalità Access Point e Locale permettono di gestire i dispositivi anche in assenza di collegamento ad internet; con l’opzione Cloud potete gestire remotamente i device ovunque vi troviate.

    Quando scegliete un interruttore WiFi, come lo Shelly 1PM, oppure una presa intelligente, raccomando di porre sempre grande attenzione alla corrente elettrica massima gestibile direttamente da ciascun canale:

    • 10 A / 2,2 kW: modelli Shelly 2.5 e Shelly 4PRO
    • 16 A / 3,5 kW: modelli Shelly 1 e Shelly 1PM

    Sul sito del produttore e’ disponibile il manuale in lingua inglese.

    Unboxing Shelly 1PM

    Vediamo qualche foto del dispositivo insieme alla confezione:

    Si notano immediatamente le dimensioni estremamente compatte, 41 mm x 36 mm x 17 mm, che sono comuni agli altri interruttori WiFi della Allterco:

    L’interruttore WiFi risulta quindi molto flessibile nell’installazione ad incasso anche in una scatola 503 esistente:

    Scatola da incasso 3 moduli 503 dati dimensionali

    Shelly 1PM: schema elettrico di collegamento

    Osservando il dispositivo dall’alto verso il basso si possono osservare rispettivamente:

    • morsetti per effettuare i collegamenti elettrici
    • PIN della porta seriale (per caricare un firmware alternativo)

    PIN sono coperti da un tappino di gomma removibile.

    Sul retro del device si riconosce il pulsante per il reset con LED di stato:

    Shelly 1PM

    L’alimentazione elettrica può essere 230 V AC oppure 24 – 60 V DC.

    Shelly How to... - Shelly 1PM

    Shelly 1PM: schema elettrico di collegamento

    I morsetti per i collegamenti elettrici sono i seguenti:

    • ingressi per l’alimentazione di rete: L per il cavo di fase ed N per il cavo neutro
    • ingressi per un comando esterno (interruttore, pulsante o deviatore): L1 ed SW
    • uscita per il cavo di fase del carico elettrico comandato O

    E’ importante osservare che l’uscita, a differenza del fratello gemello Shelly 1, NON e’ un contatto pulito ma la fase di ingresso interrotta (analogamente a quanto accade nel Sonoff Mini).

    Passiamo finalmente a vedere lo schema elettrico di collegamento dello Shelly 1 PM nei casi seguenti:

    • Stand-alone (nessun comando elettrico esterno in ingresso)
    • Collegato ad un punto luce interrotto esistente
    • Collegato ad un punto luce deviato esistente

    Shelly 1PM, app Shelly Cloud, Alexa e Google Home

    Dopo aver completato il collegamento elettrico, potete passare alla configurazione dell’app Shelly Cloud anche con Alexa e Google Home seguendo le mie guide a Shelly Cloud App e Shelly Alexa Google Home.

    Leggi tutti i miei articoli su Shelly:
