Daikin HPSU Compact pompa di calore Daikin come funziona

    Pompa di calore Daikin come funziona: spiegazione per tutti in dettaglio

    Pompa di calore Daikin come funziona: scoprilo nel dettaglio ed in parole semplici grazie alla mia esperienza pluriennale con la Daikin HPSU Compact in modalità riscaldamento ambiente, produzione acqua calda sanitaria e sbrinamento.

    Vuoi vedere direttamente come fare la configurazione ? Leggi Daikin HPSU Compact configurazione in dettaglio per tutti.

    Schema di funzionamento pompa di calore aria acqua Daikin HPSU Compact

    Partiamo dallo schema di dettaglio della Daikin HPSU Compact dove ho volutamente omesso gli elementi non rilevanti per capire pompa di calore Daikin come funziona:

    Schema Daikin HPSU Compact
    Rotex HPSU Compact come funziona in dettaglio

    Legenda:

    2Collegamento acqua fredda
    3Acqua calda
    4Mandata riscaldamento
    5Ritorno riscaldamento
    6Pompa di circolazione
    12Scambiatore di calore per il riscaldamento dell'acqua potabile
    13Scambiatore di calore per il riscaldamento del bollitore o integrazione al riscaldamento
    18Backup-heater elettrico (opzionale)
    19Custodia ad immersione per sonde termiche del bollitore tDHW1 e tDHW2
    20Acqua del bollitore senza pressione
    30Scambiatore di calore a piastre
    31Collegamento refrigerante linea liquido
    32Collegamento refrigerante tubatura del gas
    3UVB1Valvola a 3 vie (circuito generatore di calore interno)
    3UV DHWValvola a 3 vie (acqua calda/riscaldamento)
    DSSensore di pressione
    FLSSonda di temperatura di ritorno e di portata (tR1 / V1)
    tDHW1, tDHW2Sonde di temperatura del bollitore
    tR2Sonda di temperatura del ritorno
    tV1, tV2Sonde di temperatura di mandata
    tV,BHSonda di temperatura di mandata backup-heater

    I componenti chiave del sistema sono le due valvole a 3-vie (3UVB1 e 3UV DHW) che regolano i flussi d'acqua determinando il funzionamento pompa di calore opportunamente controllate dal software:

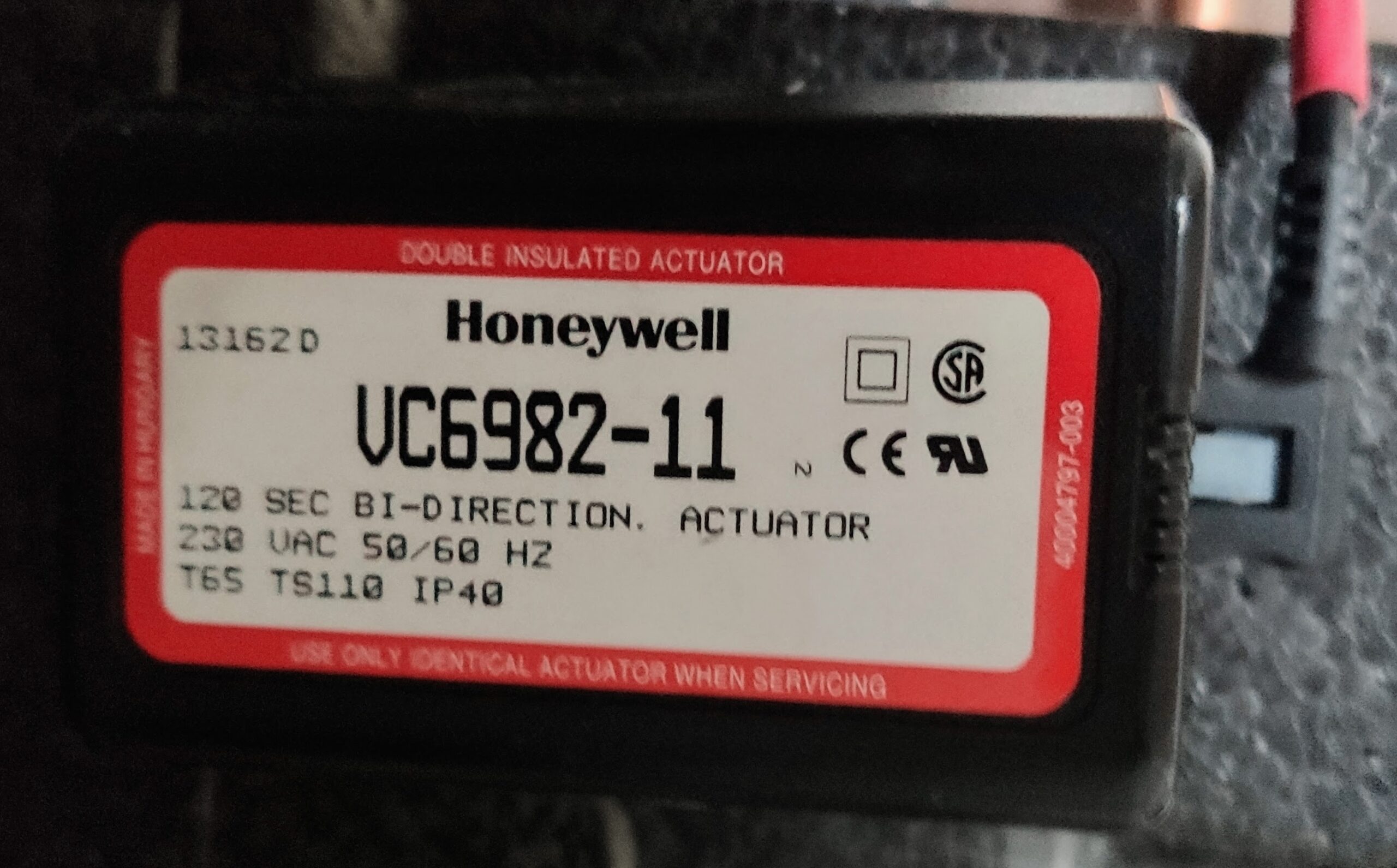

    Valvole tre vie Daikin HPSU Compact 3UV DHW
    Valvole tre vie 3UV DHW
    Valvole tre vie Daikin HPSU Compact 3UVB1
    Valvole tre vie 3UVB1

    Tenete conto che queste valvole a tre vie sono uno dei componenti più soggetto ad usura in quanto comunque meccaniche ed utilizzate sostanzialmente sempre: nella vita utile della mia pompa di calore Daikin HPSU Compact sono state sostituite entrambe una volta.

    Ho provato a sintetizzare, come riferimento, il loro stato rispettivamente in modalità riscaldamento e produzione acqua calda sanitaria:

    VALVOLAPARAMETRORISCALDAMENTOACQUA CALDA SANITARIA
    3UVB1BPV0% (Pos. B)100% (Pos. A)
    3UV DHWPosMix0% (Pos. A)100% (Pos. B)

    Daikin HPSU Compact pompa di calore Daikin come funziona in riscaldamento

    Il sistema si porta in uno stato in cui il flusso di mandata (4) e di ritorno (5) del riscaldamento vanno direttamente sullo scambiatore a piastre (30), mediante la pompa di circolazione (6).

    Ho evidenziato in arancione il flusso attivo in modalità riscaldamento:

    Schema Daikin HPSU Compact

    Vuoi vedere direttamente come fare la configurazione per il riscaldamento con temperatura di mandata fissa ? Leggi Daikin HPSU Compact configurazione riscaldamento mandata fissa.

    Daikin HPSU Compact pompa di calore Daikin come funziona durante la produzione di acqua calda sanitaria

    In questa situazione lo scambiatore a piastre (3) invia tutto il calore prodotto dall'unita' esterna verso la serpentina di riscaldamento del bollitore (13) mediante la pompa di circolazione (6).

    Ho evidenziato in arancione il flusso attivo in modalità produzione acqua calda sanitaria:

    Pompa di calore funzionamento in dettaglio Rotex HPSU Compact

    Vuoi vedere direttamente come fare la configurazione ? Leggi Pompa di calore per acqua calda sanitaria: Daikin HPSU Compact.

    Daikin HPSU Compact pompa di calore Daikin come funziona durante lo sbrinamento

    Questa e' la modalità di funzionamento di comprensione più ostica perché scarsamente documentata nei manuali e negli incubi peggiori di ogni possessore di pompa di calore (magari preoccupandosi anche più del dovuto).

    Il manuale della pompa di calore ci dice solamente che "viene acquisito calore dal bollitore dell'acqua calda e, se necessario, viene azionato il backup-heater. A seconda del fabbisogno di calore per lo sbrinamento, il riscaldamento del circuito di riscaldamento diretto può essere interrotto brevemente durante la procedura di sbrinamento. Entro 8 minuti il sistema torna al funzionamento normale".

    Ho voluto però tentare di approfondire la logica di funzionamento pompa di calore in modo sperimentale, monitorando con attenzione il funzionamento delle due valvole a 3-vie durante un ciclo di sbrinamento:

    Daikin HPSU Compact 508 Defrost - Inside - 3UVB1
    Daikin HPSU Compact 508 Defrost - Inside - 3UV DHW

    Inizialmente, con certosina pazienza ho rilevato dai due video i valori della posizione delle valvole a 3-vie e dello stato del backup-heater (EHS), arricchendoli poi con il dato della potenza elettrica assorbita dalla pompa di calore.

    Dopo avere implementato il mio sistema di monitoraggio avanzato (leggi Pompa di calore Daikin HPSU Compact hack: terza parte) sono riuscito ad ottenere un grafico chiarissimo del comportamento tipico:

    Funzionamento pompa di calore Daikin HPSU Compact in dettaglio

    Una descrizione sommaria è la seguente:

    • il backup-heater, se disponibile, viene acceso immediatamente (per quanto il suo contributo possa essere estremamente limitato visto il tempo disponibile)
    • il grosso del lavoro di sbrinamento viene svolto dall'accumulo termico, per quanto ci sia il contributo del backup-heater e del ritorno del radiante
    • la mandata al radiante viene interrotta (nell'esempio l'equivalente di 3 minuti)

    Nel caso in cui la temperatura di ritorno si mantenga superiore ai 30 ºC, il comportamento e' invece il seguente:

    Funzionamento pompa di calore Daikin HPSU Compact in dettaglio

    Dove si nota come la valvola a tre vie 3UVB1 non cambia di stato per cui l'energia necessaria allo sbrinamento viene prelevata dal pavimento radiante e dall'accumulo termico (quando la valvola 3UV DHW si apre parzialmente).

    La logica e' alquanto sofisticata e comandata dal software della pompa di calore!

    Potete anche osserva l'effetto degli sbrinamenti sulla temperatura del mio accumulo termico da 500 litri:

    Funzionamento pompa di calore Daikin HPSU Compact in dettaglio

    Direi che la logica di funzionamento rende purtroppo lo sbrinamento piuttosto energivoro.

    Non disponendo di dati misurati direttamente sull'unita' esterna, in linea di massima ipotizzo che:

    • il compressore continui a girare nella fase iniziale invertendo il ciclo e provvedendo allo scioglimento della brina
    • la ventola si attivi nella parte finale per completare l'opera di scioglimento

    Puoi approfondire ulteriormente leggendo Sbrinamento pompa di calore Daikin HPSU Compact Daikin.

    Conclusioni su pompa di calore Daikin come funziona

    Se vuoi approfondire ulteriormente pompa di calore Daikin come funziona, devi assolutamente leggere Documentazione pompa di calore Daikin HPSU Compact.

    Ancora una volta ricordate di lasciare sempre la produzione di acqua calda sanitaria attiva in modo che gli sbrinamenti non possano mai ridurre troppo la temperatura del bollitore e mandare in blocco la vostra pompa di calore Daikin HPSU Compact.

    Leggi tutti i miei articoli sulla pompa di calore Daikin HPSU Compact:

    40 commenti su “Daikin HPSU Compact pompa di calore Daikin come funziona”

    1. Salve, mi sto accingendo a prendere una Daikin Altherma 3HT Compact ECH2O,
      mi e' stato detto dal venditore che l'accumolo di 500 litri possa essere utilizzato
      anche per il riscaldamento oltre che per ACS, ma mon mi e' chiaro come questo dovrebbe
      avvenire.
      Se as esempio, sfruttando il fotovoltaico durante il giorno, si scalda accumulo di 500 litri
      su un setpoint piu' alto, poi si puo' usare questa energia immagazzinata anche per il riscaldamento (ad esempio facendo passare acqua per serpentina interna ma in questo caso usando in recupero di energia invece che per scaldare accumulo) o questa verra' usata solo da ACS aumentando in sostanza portata dell'ACS ?

      Guardando la documentazione Daikin non sono riuscito a capire se esista o meno questo recupero di energia anche per riscaldamento.

      1. Ciao Nunzio,

        se la utilizzi in modo bivalente (sorgente di calore esterna) può essere un aspetto rilevante.

        Altrimenti ti suggerisco di fare in modo che la programmazione del riscaldamento produca più potenza di giorno proprio quando c'è la produzione del fotovoltaico.

    2. Mi deve arrivare la Daiking compact e ho predisposto il collettore con 5 zone. Chiedevo se gli attuatori possono andare bene on/off o se occorrono a 4 fili ? grazie

    3. Buonasera a tutti volevo chiedere una cosa. volevo rifare l'impianto di riscaldamento di casa utilizzando il 110%, impianto di partenza anni 60 con termosifoni. Volevo fare impianto a pavimento con pompa di calore. mi hanno proposto Daikin HPSU 8kw. la mia domanda è: volendo fare anche il condizionamento tramite split, si può usare quella macchina?

      1. Ciao Emanuele,

        quel modello non è più in produzione, probabilmente ti hanno proposto l'attuale Daikin Altherma 3 ECH2O.

        La risposta è negativa: per il raffrescamento con quella pompa di calore devi utilizzare il pavimento radiante stesso (con opportuno deumidificatore) oppure dei ventilconvettori (al posto del radiante anche per il riscaldamento).

        Se vuoi un sistema unificato che con una sola unità esterna possa fare riscaldamento su pavimento radiante e raffrescamento con degli split ad espansione diretta puoi ad esempio valutare le seguenti soluzioni:
        - Mitsubishi Ecodan Multi oppure Mitsubishi Mr Slim +
        - Samsung EHS

    4. Buonasera io ho una rotex ho impostato gli orari ma non li rispetta praticamente la caldaia e sempre accesa o per riscaldamenti o per acqua calda ho provato e riprovato a impostare l'orologio ma niente cosa posso fare?grazie

    5. Salve. Ho avviata da poco l'istruttoria della pratica del 110% e voglio sin da ora docuemntarmi sul migliore impianto di riscaldamento e raffrescamento che posso avere. Mi dite a chi mi posso rivolgere per avere la massima consulenza del caso? Grazie

      1. Ciao Antonio,

        ti suggerisco un professionista della zona che segua tutto chiavi in mano vista la burocrazia importante per il Superbonus.

        Personalmente ti raccomando, nell'ordine di priorità, di:
        1) migliorare le prestazioni dell'involucro esistente (tetto, pareti e serramenti)
        2) se non hai almeno una caldaia a condensazione, sostituire con una pompa di calore con riscaldamento a pavimento
        3) per il raffrescamento utilizza il pavimento oppure, in subordine, dei semplici split
        4) opzionale l'inserimento di un fotovoltaico

    6. Salve complimenti per il blog, ho una pompa di calore altherma 3 compact con termostati daikin e morsettiera, con parametro room thermostat attivato. Ieri è stato il primo giorno di accensione e ho notato che una volta raggiunta la temperatura nelle stanze la pompa si stacca e quando qualche termostato richiede riscaldamento non si attiva neanche la circolazione quindi la testina si apre ma in realtà non circola niente, poi la temperatura di mandata scende a 27 gradi nonostante io abbia impostato 39 gradi come mandata fissa. È normale? Grazie

      1. Ciao Antonio,

        non ho capito esattamente l'impianto che hai.

        Quando la pompa di calore riceve un comando esterno per il riscaldamento:
        - avvia la pompa di circolazione dell'acqua
        - accende (o ri-accende) il compressore solo quando la temperatura di mandata è inferiore (per una certa soglia) rispetto al set-point corrente

        Quanto tu osservi quando dura? Magari a pavimento freddo la sola accensione della pompa di circolazione fa crollare subito la temperatura di mandata dell'acqua a qualcosa di simile alla temperatura ambiente in quel momento.
        Ma è un fenomeno transitorio.
        Tieni comunque conto che un uso ottimale della pompa di calore prevede che sia sempre accesa, con un flusso di calore al minimo tale da mantenere il set-point di mandata. Ovviamente sostanzialmente irraggiungibile con la mandata fissa.

    7. Ciao, che bello trovar questo blog!

      sto valutando il da farsi per un impianto in una casa di montagna. Non vorrei impelagarmi nel superbonus e quindi nn farei il cappotto. Ma mi chiedevo se una soluzione del (zona F, 600m sl,, 140mq su due livelli) genere (PdC con accumulo termico e pavimento radiante) magari accoppiata a un camino/stufa a legna radiante possa essere abbastanza per mantenere la casa confortevole anche in inverno.

    8. Buongiorno, bellissimo articolo, possiedo una pdc rotex hpsu 308, è da alcuni giorni che la sento lavorare quando dovrebbe essere tutto spento, mi spiego meglio nessuna richiesta di riscaldamento, nessuna richiesta di acqua calda sanitaria e nemmeno sghiacciamento. Dallo schermo tutto spento nessuna richiesta, solo la posizione della valvola a tre vie BPV OSCILLA TRA 6% AL 28% e vedo che fa circolare acqua nel riscaldamento a pavimento ad intermittenza. La mia domanda è potrebbe essere la valvola difettosa? O problemi di settaggio?

    9. Ciao, non è pertinente al tuo blog, ma tra questa Pompa di calore che hai che una Ibrida, ritieni essere sempre più conveniente la Pompa di calore pura, alla luce della tua esperienza con questa Daikin?
      io sono dubbioso su quale scelta effettuare

        1. Caspita, mi hai risposto, non ci speravo. Aria-aria non posso perché gli impianti ormai sono fatti. Metà termosifoni e metà pavimento. Mi mettono 5/6 kw se tutto va bene, 2 batterie tesla da 13kw l'una. E appunto mi hanno proposto l'ibrido ma io non lo voglio. La tua soluzione la preferisco. Oltretutto hanno a catalogo la Daikin altherma che mi piace.
