Punto luce invertito | Deviatore e invertitore elettrico schema

In un impianto elettrico civile si può comandare, da uno o più punti come nel punto luce invertito, una lampadina in diverse modalità ed utilizzando diversi componenti:

  • interruttore unipolare: consente o meno il passaggio della corrente elettrica interrompendo il conduttore di fase del circuito
  • deviatore: interrompe la fase del circuito ma agendo da minimo 2 punti differenti
  • invertitore elettrico: dotato di quattro contatti permette di accendere e spegnere una o più luci da più punti differenti
  • pulsante: si comporta come l’interruttore ma una molla lo riporta allo stato iniziale; utilizzato negli impianti con il relè

Nel caso del punto luce invertito la luce e’ comandata da almeno tre punti facendo passare l’alimentazione, il conduttore di fase, attraverso la seguente sequenza di elementi di comando:

  • deviatore
  • invertitore elettrico (o più comandi intermedi)
  • deviatore

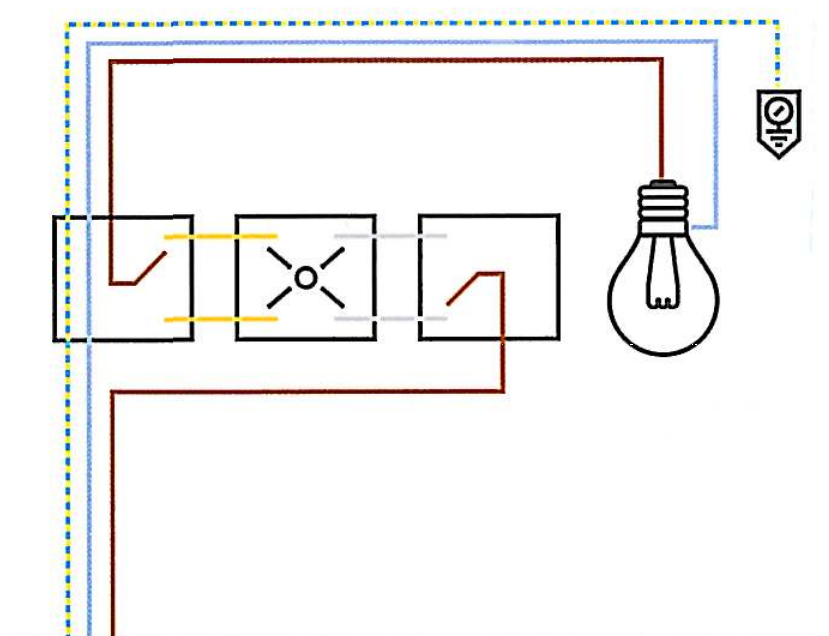

Lo schema elettrico del punto luce invertito si presenta nel modo seguente:

schema elettrico punto luce invertito deviatore invertitore elettrico

Schema elettrico punto luce invertito

Esternamente interruttore, deviatore ed invertitore elettrico sono assolutamente identici. Aprendo ciascuna scatola 503 da incasso:

Punto luce invertito deviatore invertitore elettrico

Scatola 503 punto luce invertito

si possono pero’ riconoscere le differenze che permettono di identificare in modo sostanzialmente univoco la tipologia di componente di comando:

  • l’interruttore unipolare ha due fili elettrici
  • il deviatore ha tre fili elettrici
  • l’invertitore elettrico ha quattro fili elettrici

Se vuoi comandare una lampadina di un impianto elettrico esistente con punto luce invertito anche mediante smartphone, Google Home o Alexa hai bisogno di un interruttore WiFi da incasso.

Scopri i miei articoli per rendere intelligente il tuo impianto elettrico con le migliori soluzioni di interruttore WiFi da incasso disponibili sul mercato: Shelly 1, Ankuoo REC, Sonoff Touch US e Jinvoo Smart.
